矿用光缆
矿用光缆-MGTSV光缆8芯24芯,松套层绞式煤阻燃光缆 - 江苏通驰
  • 点击数:320
  • 产品类别: 产品中心 矿用光缆
  • 产品描述:MGTSV光缆结构： 分为：a-中心束管式（2－12芯 ，因为工艺的问题，这种工艺只能生产到12芯）b-层绞式(2-144芯，一般小于12芯时偏向采用中心束管式)。 1、中心束管式：由内到外依次为光纤，光纤膏，松套管，细钢丝（多根围绕成一圈），钢带，PE内护层，阻燃护套(蓝色) 2、层绞式： 由内到外依次为中心加强件（一般用磷化钢丝），光纤，光纤膏，松套管，扎带，缆膏，钢带，PE内护层，阻燃护套（蓝色）矿用阻燃光缆的结构是将单模或多模光纤套入由高模量的塑料做成的松套管中，套管内填充阻水化合 物。 缆芯的中心是一根磷化钢丝或挤上聚乙烯的钢丝绳，松套管(或填充绳及信号线)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物钢-聚乙烯粘结内护套后，蓝色阻燃PVC护套成缆.
 [←]  中心管式煤矿用阻燃光缆(MGXTSV) - 光缆厂家
  • MGTSV光缆结构：
        分为：a-中心束管式（2－12芯 ，因为工艺的问题，这种工艺只能生产到12芯）b-层绞式(2-144芯，一般小于12芯时偏向采用中心束管式)。
    1、中心束管式：由内到外依次为光纤，光纤膏，松套管，细钢丝（多根围绕成一圈），钢带，PE内护层，阻燃护套(蓝色)

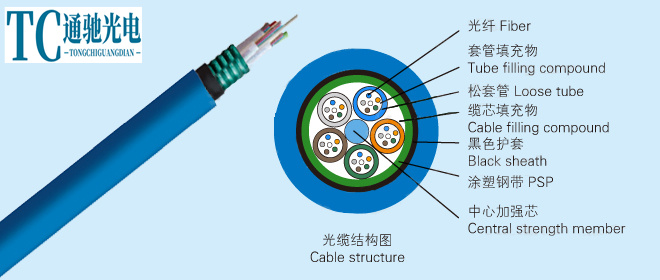

    2、层绞式： 由内到外依次为中心加强件（一般用磷化钢丝），光纤，光纤膏，松套管，扎带，缆膏，钢带，PE内护层，阻燃护套（蓝色）矿用阻燃光缆的结构是将单模或多模光纤套入由高模量的塑料做成的松套管中，套管内填充阻水化合 物。 缆芯的中心是一根磷化钢丝或挤上聚乙烯的钢丝绳，松套管(或填充绳及信号线)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物钢-聚乙烯粘结内护套后，蓝色阻燃PVC护套成缆.

    MGTSV光缆图片：

    中心束管式矿用光缆MGTSV（2-12芯）
    线缆外径：11.4mm，线缆重量：190kg/km,最小弯曲半径：120（静态）/240（动态），拉伸力：1500N（短期）/600N（长期）压扁性能：1000N/100mm
    层绞式矿用光缆MGTSV（2-72芯）
    1、2-30芯
    线缆外径：12.7mm，线缆重量：180kg/km,最小弯曲半径：160（静态）/320（动态）
    2、32-60芯
    线缆外径：13.9mm，线缆重量：240kg/km,最小弯曲半径：170（静态）/340（动态）
    3、62-72芯
    线缆外径：15.1mm，线缆重量：286kg/km,最小弯曲半径：190（静态）/380（动态）
    MGTSV光缆性能：
    1、根据光缆内的传输介质-光纤（玻璃或塑胶纤维）特性分为：单模光纤和多模光纤，
    2、根据选用的光纤特性又将矿用光缆分为：单模光缆和多模光缆
    3、单模(B)：表示在该介质（一般为二氧化硅，即玻璃）中只传输一个波长（频率），略比头发丝粗的导体（俗称玻璃丝）
    脆、易折断、坚韧（拉力很大），跟头发丝在机械特性上几乎相反，根据介质的其他成分特性从而使光传输性能上产生的不一致性，单模光纤又细分为：B1.1(非色散位移单模光纤 ITU-T G652)和B4(非零色散位移单模光纤ITU-T G655),一般可以使用的波长有1310nm或1550nm,主要使用的单模光纤是B1.1，有时简称的B就表示B1.1（非规范称 呼）
    4、多模A1(ITU-T G651 )：表示在该介质（通单模）中可以同时传输多个波长（频率），略比头发丝粗的导体（俗称同上）多模光纤又细分为：A1a(50/125)和A1b(62.5/125)并统称为ITU-T G651 ，一般长使用的波长有1310nm或850nm
    5、关于光纤传输距离
    一般在单模传输无中继可达到120km,多模的是2km；10/100/1000M的光信号一般在单模传输无中继可达到60--80km；多模的事500m--50/125um； 200m--62.5/125um，因此多模的一般用于室内或者跳线，单模的用于野外用于长距离传输。


    光纤光缆厂家专业生产ADSS光缆,ADSS光缆厂家,adss电力光缆厂家，ADSS，ADSS光缆价格,ADSS光缆参数,OPGW,OPGW光缆,OPGW光缆厂家,OPGW光缆价格,OPGW光缆参数,GYTA53光缆，GYTA53光缆厂家，GYTA53光缆价格，GYTA53光缆参数，GYTA53。铠装光缆厂家，铠装光缆价格，铠装光缆，铠装光缆参数，铠装光缆


    更多关于ADSS光缆价格、参数等问题，欢迎咨询：

    全国热线：0527-88857888

    业务手机：159-5137-1757   （吴经理）

    业务手机：188-6080-9295   （王经理）
